| 一汽新站采暖、新老熱化、新老高溫水項目 |
| |
|
|
自2005年以來，一汽動能公司對工業用汽系統和公用動力（供熱系統）進行了工藝改造和自動化控制系統的改造，改變了以前基本靠工人看表盤和手工操作，減少了工作量，提高工人現場安全性，對提升生產效率有極大的幫助，同時也提高了供熱效率，節約大量能源，其經濟性不言而喻�，F(xiàn)場控制系統大量采用西門子PCS7系統、PA總線儀表，保證了系統可靠安全的運行。

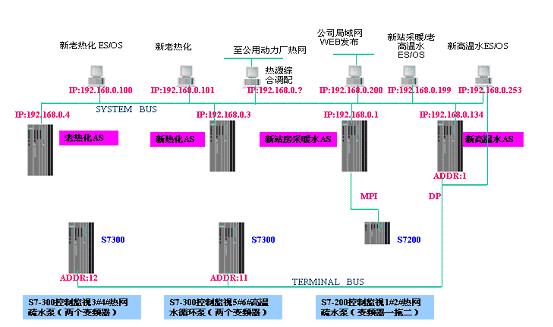

網絡拓?fù)浣Y(jié)構

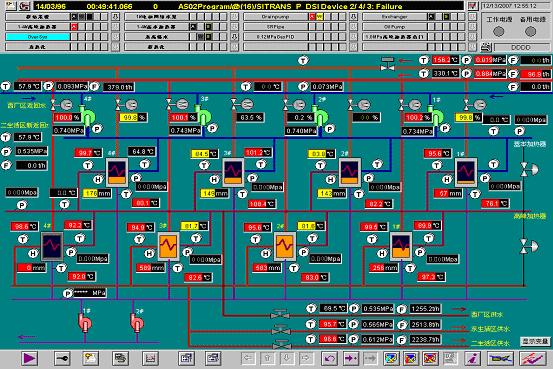

新站采暖工藝系統圖

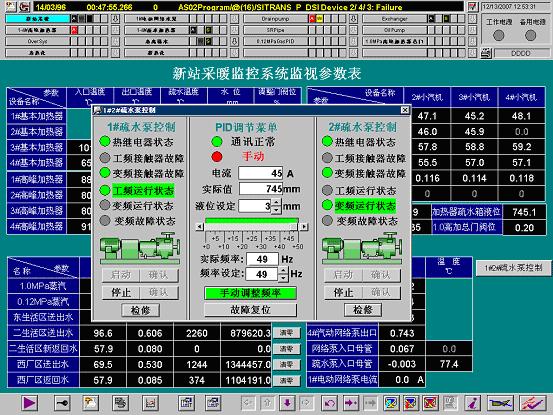

參數表及水泵控制圖

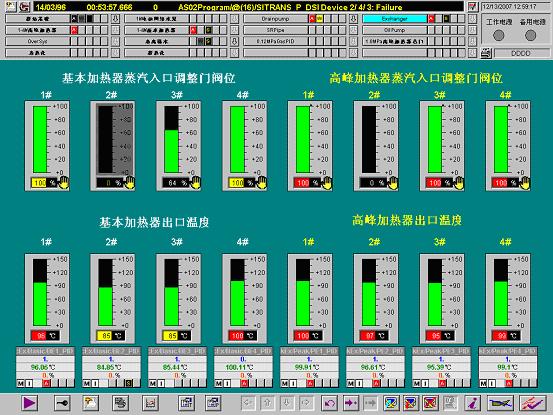

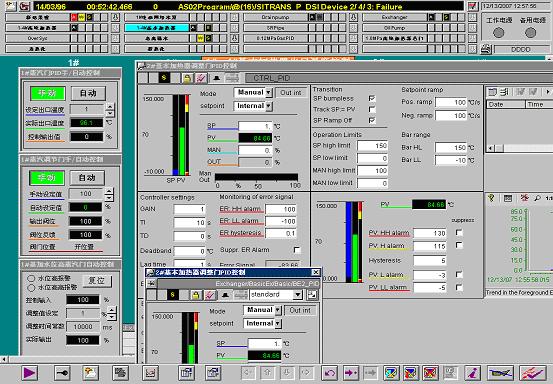

蒸汽閥門控制界面以及PID控制參數設定畫面
閥門操作界面

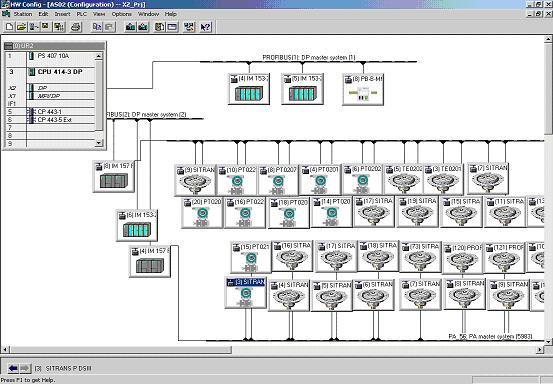

部分硬件組態界面

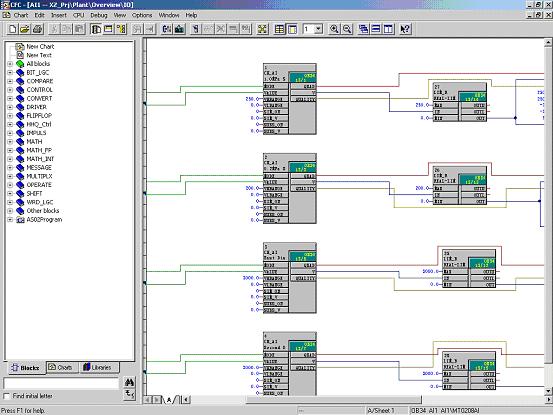

PCS7組態界面 |
|
|
|
|
| | | |
